Все UI-макеты этого проекта созданы другими дизайнерами на основании моих прототипов и описаний. Остальные материалы — моего авторства.

В течение 2021 года я занимался редизайном приложения для анализа нефтедобычи. Задачей нашей команды был перенос сложного windows-приложения в web с полным сохранением функциональности и улучшением удобства работы в нескольких модулях.

Я выступал в роли ведущего UX-дизайнера, а также закрывал часть задач аналитика и менеджера проекта:
— изучал и приоритизировал функционал старого приложения;
— проводил интервью с пользователями;
— проектировал навигацию и отдельные модули интерфейса;
— координировал работу UX-дизайнеров;
— презентовал прототипы команде заказчика;
— описывал и передавал UI-дизайнеру и разработчикам готовые прототипы;
— выступал в роли связующего звена между дизайнерами, разработчиками и командой заказчика.

Ниже примеры интерфейса отдельных модулей после редизайна.

Навигация

При редизайне я поменял систему навигации и внёс изменения в информационную архитектуру приложения, что сильно упростило большинство сценариев взаимодействия с интерфейсом. Об этих изменениях я рассказал в отдельной заметке:
Редизайн навигации в ERP-системе ARM.

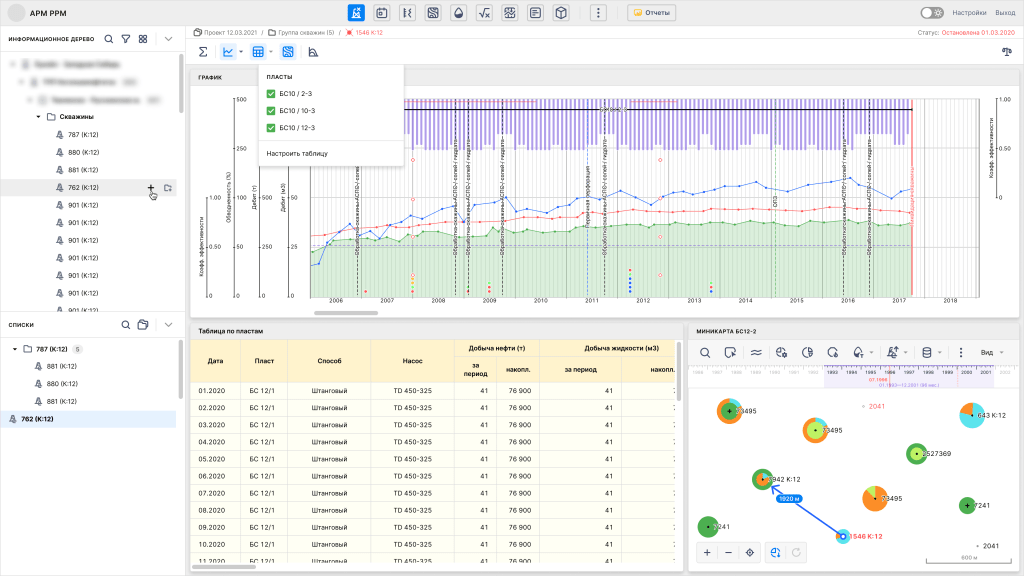

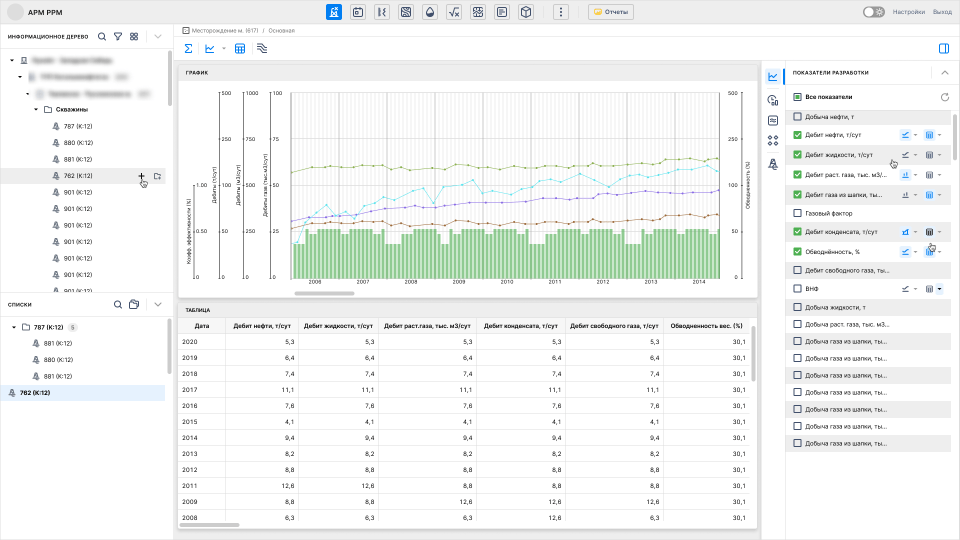

Модуль «Промысловые показатели»

Модуль для анализа технологических показателей разработки месторождения, таких как добыча нефти и обводнённость скважин. Используется для общей оценки состояния продуктового пласта (месторождения), построения прогнозов хода разработки и выявления возможных проблем.

Модуль позволяет анализировать как отдельные скважины, так и целые месторождения. Вывод данных на графике и в таблице можно гибко настраивать, что нужно для решения широкого круга задач.

В ходе редизайна этот модуль изменился меньше всего, так как был удобен в работе. Я убрал больше количество неиспользуемых функций (в основном, связанных с тонкой настройкой оформления графиков), скомпоновал инструменты так, чтобы редко используемые функции не загромождали интерфейс и упростил навигацию в отдельных подмодулях и всплывающих окнах.

Модуль «Каротаж»

Модуль для работы со схемами корреляции и данными, полученными в процессе геофизических исследований скважин (ГИС, РИГИС). В этом модуле пользователь анализирует данные с одной, а чаще с нескольких расположенных на одном объекте скважин, чтобы сделать выводы о техническом состоянии скважин и продуктовых пластов.

Основную часть экрана занимают планшеты скважин. Модуль позволяет строить схемы корреляции, гибко настраивать вывод данных на планшетах, создавать шаблоны настроек планшетов и пользоваться библиотекой шаблонов, созданных другими пользователями АРМ.

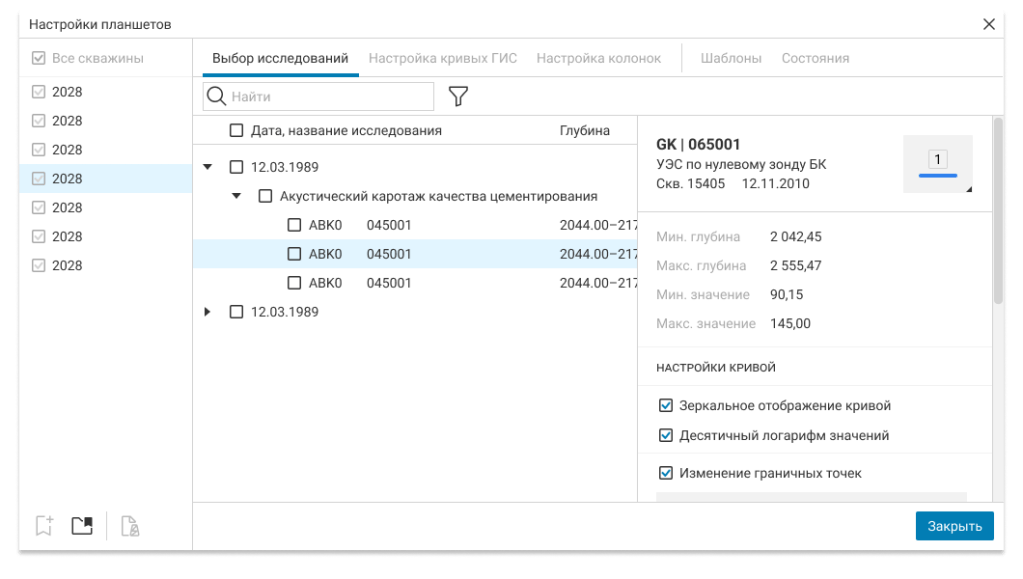

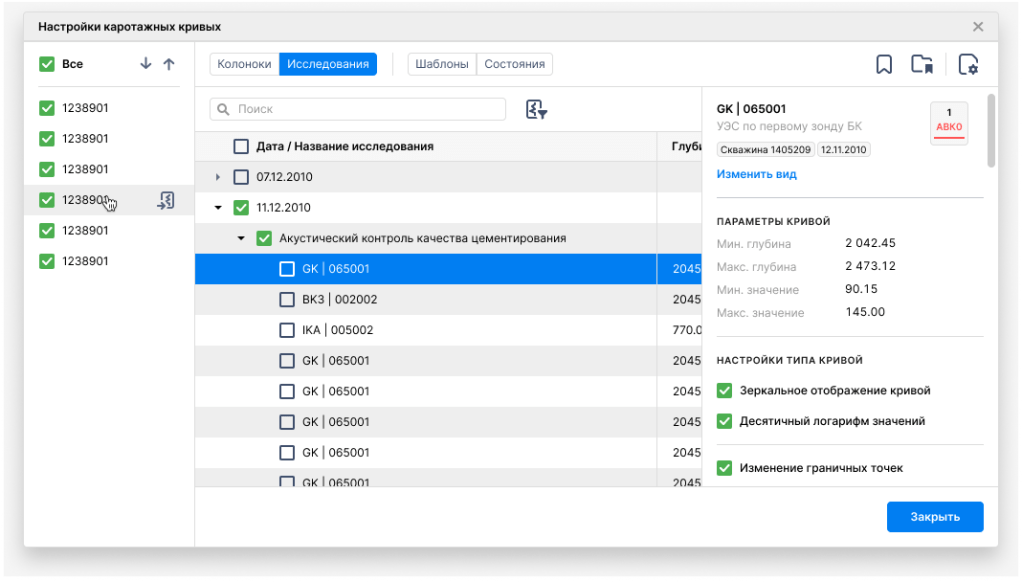

Интерфейс модуля «Каротаж» претерпел довольно серьёзные изменения. Вкратце, я сделал универсальную панель для работы со всеми объектами на планшете скважины (в старом интерфейсе для этих задач использовалось большое количество разнообразных хинтов, виджетов и всплывающих окон) и объединил все настройки планшетов в одно окно (в старом интерфейсе разные настройки планшетов выводились в разных модальных окнах). Также, работа со многими инструментами модуля была унифицирована, с точки зрения сценариев взаимодействия с интерфейсом. Подробный рассказ о доработках в этом модуле потянет на отдельную статью, которую я надеюсь когда-нибудь написать.

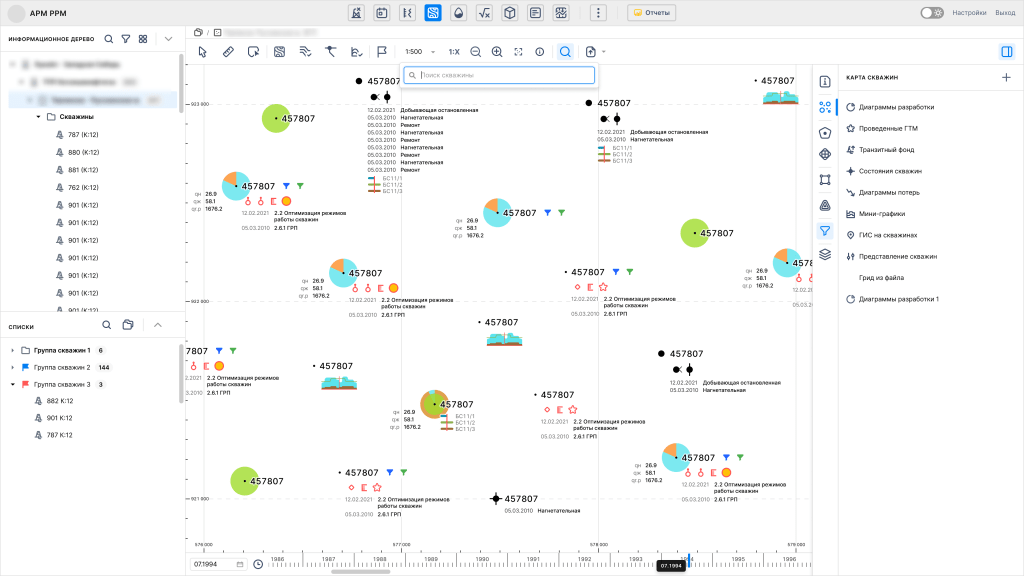

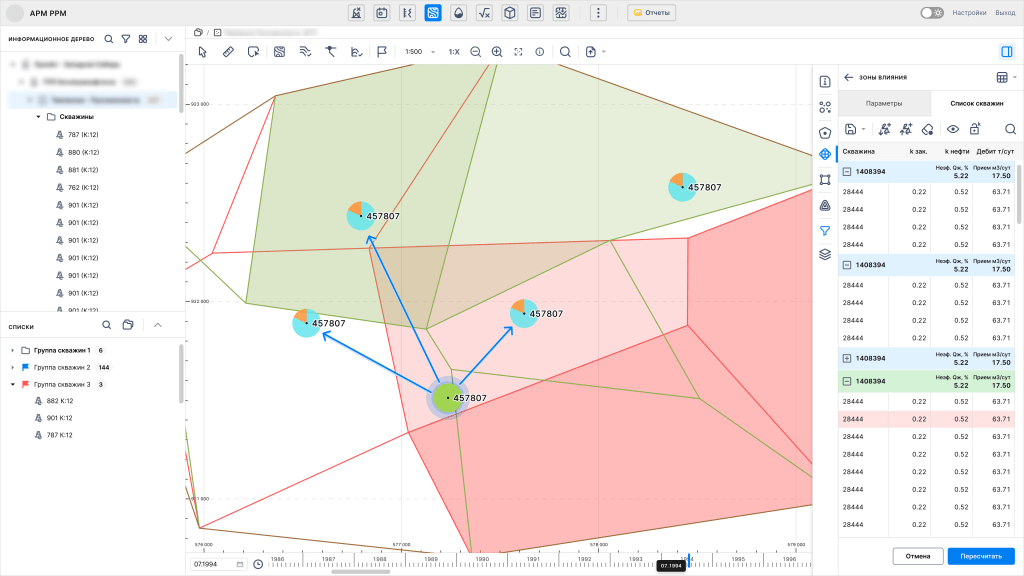

Модуль «Карты»

Карты используются для анализа скважин и месторождений совместно с модулями «Каротаж» и «Промысловые показатели».

Этот модуль подвергся наиболее серьёзному редизайну из всех: интерфейс был переработан практически полностью. Старый интерфейс строился по принципу «конструктора», в котором пользователь должен был с нуля создавать карты при помощи wizard-а и множества различных функций. В теории это позволяло создавать любые возможные карты, но в реальности пользователи предпочитали использовать сторонние приложения, так как работать с конструктором было слишком сложно.

В новом дизайне все возможные типы картографических данных были превращены в «слои», управление которыми было сведено в одну панель. Функциональность модуля осталась прежней, разве что, были выкинуты некоторые редко используемые настройки оформления, а менеджмент картографических проектов был перенесён в модуль навигации (об этом можно почитать в заметке про редизайн навигации).

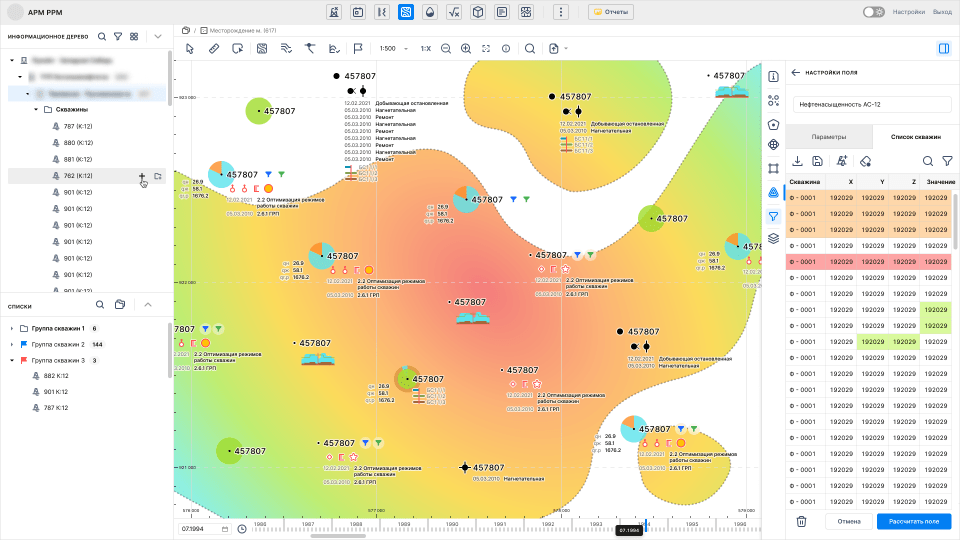

Пользователь может выводить на отдельных слоях карты любую доступную информацию: промысловые показатели, технические мероприятия, контуры пластов и месторождений, создавать тепловые карты различных параметров (гриды). Доступны инструменты выделения и группировки скважин на карте.

Итоги работы

За год мы осуществили полный редизайн, сохранив все возможности исходного приложения и добавив несколько важных нововведений. Я переработал навигацию приложения с учётом знаний о том, что основной объём работы состоит в анализе небольших групп скважин в трёх основных модулях. Также я внёс изменения в информационную архитектуру приложения, которые позволили упростить работу с одной группой скважин сразу в нескольких модулях.
